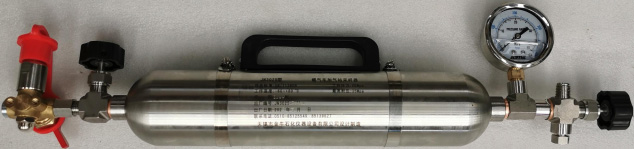

 图一：标淮型  图二：带压力表式
1.1本JN3025型 压缩天然气加气站采样器,符合:GB/T13609《天然气取样导则》、GB/T6681《气体化工产品采样通则》、GB18047《车用压缩天然气》等标准使用要求；采样器的生产,依据GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》等标准,经过特殊、严格焊接工艺及方法,确保钢瓶有极好强度；采样器的检验，参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等标准；JN3025型 系列压缩天然气加气站采样器,适用于天然气加气站等处用加气枪的采样、储存；JN3002型 系列压缩天然气采样器,必须专样专用；
1.2:本JN3025型 压缩天然气加气站采样器,采用双阀结构（带防暴片装置,安全、可靠）,进样带CNG充气阀（含小转大快充嘴,可直接用加气枪进行采样）,采样器由标准型（见图一）、带压力表式（见图二，用户需要订货时注明）;
1.3:本JN3025型 压缩天然气加气站采样器,可以根据客户需求,配出样快速接头（JN3010-QC-NPT1/4型 采样器专用快速接头，用户订购采样器时,另外选购)；
1.4：本JN3025型 压缩天然气加气站采样器,可以根据客户需求,配输出减压阀(不锈
钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3025型 压缩天然气加气站采样器,可据用户需要,制成立式单阀形式;
2.2:本JN3025型 系列压缩天然气加气站采样器,容积规格多且齐,最小自250ML至最大10000ML(还可定制);
2.3:本JN3025型 压缩天然气加气站采样器,工作压力高,一般为25Mpa以下;
2.4:本JN3025型 压缩天然气加气站采样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.5:本JN3025型 压缩天然气加气站采样器,使用寿命长,一般情况下使用3年,才需报废;
2.6:本JN3025型 压缩天然气加气站采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.7:本JN3025型 压缩天然气加气站采样器,带防暴片装置,使用安全;
2.8:本JN3025型 压缩天然气加气站采样器,采用胶木(或ABS及全不锈钢)提手,用喉箍固定于采样器上,可靠、美观;
三、主要技术参数
3.1:工作压力:25Mpa；
3.2:耐 压:40Mpa；
3.3:防爆片爆破压力:35Mpa;
3.4:工作温度：-60～+80℃；
3.5:出样阀:针形角阀；
3.6：进样阀：针形直通阀（装有CNG充气阀<含小转大快充嘴,可直接用加气枪进行采样>）;
3.7:出样阀出口形式:外M14×1.5/Φ8MM双卡套接;
3.8:材 质：304(或316L)；
3.9:适用介质:加气站压缩天然气；
3.10:规格：250ML、300 ML、330ML、500ML、800ML、1000ML、1500ML、2000ML、2500ML、3000ML、3500 ML、4000 ML、4500ML、5000ML、6000ML、8000ML、10000ML。
四、选型说明
4.1:订货时应据需要,确定采样器容积、出样阀出口连接形式及尺寸、是否需加装压力表,订贷时可注明;
4.2:订货时应据需要,确定采样器是否需配出样囗快接(QC-NPT1/4型 采样器专用快速接头),订货时注明;
4.3:订货时应据需要,确定是否需装输出减压阀(不锈钢1.6Mpa终端单表二级减压阀),出口连接形式及尺寸,订货时注明;
五、易损配件及每台使用数量
6.1:JN3025型 系列压缩天然气加气站采样器,专用压力表,毎台1只;
6.2:JN3025型 系列压缩天然气加气站采样器,专用直通阀(JNCY-01Z型),毎台1只;
6.3:JN3025型 系列压缩天然气加气站采样器,专用角阀(JNCY-01J型),毎台1只;
6.4:JN3025型 系列压缩天然气加气站采样器,专用防爆片组件(JNCY-01J-F型),毎台1套;
6.5:JN3025型 系列压缩天然气加气站采样器,专用阀封垫圈,毎台1只;
6.6:JN3025型 系列压缩天然气加气站采样器,专用把手(ABS、胶木),毎台1只;4000ML以上毎台2只;
6.7:JN3025型 系列压缩天然气加气站采样器,专用不锈钢喉箍,毎台2只;4000ML以上毎台4只;
6.8：JN3025型 系列压缩天然气加气站采样器,CNG充气阀（含小转大快充嘴），毎台1套;
6.9:JN3025型 系列压缩天然气加气站采样器,专用阀柄,毎台2只。
六、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及安全规定执行。
6.1：采样时,采样压力应控制在采样器规定工作压力以下以下(如采样器装有压力表,可观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定),方可运输、存放；
6.2：已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
6.3：使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
6.4：采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
6.5：质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
6.6：为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
6.7：平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同6.6;
6.8：为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
6.9：为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
