一概述：
1.1:本JN3021型氢氟酸蒙乃尔合金采样器,符合GB7744《工业氢氟酸》、美国菲利浦石油公司烷基化氢氟酸分析7504-AK方法要求,适用于氢氟酸(以及派生物)的采样,同时也可对氟气、盐酸、硫酸、氟硅酸等符合本采样器操作法的其它强、弱酸类产品以及它们的派生物的采样，JN3021型氢氟酸蒙乃尔合金采样器(可制成立式单阀,型号:JN3021-L型),必须专样专用；蒙乃尔合金是可耐氢氟酸中为数极少的要材料之一,同时蒙乃尔合金在海水中比铜基合金更具耐蚀性酸介质：在浓度小于85%的硫酸中都是耐蚀的,水腐蚀：蒙乃尔合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a。高温腐蚀：在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a,氨:由于蒙乃尔合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀；
1.2:本JN3021型氢氟酸蒙乃尔合金采样器,两端阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套,但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套、气瓶接等。
1.3:本JN3021型氢氟酸蒙乃尔合金采样器,配专用采样连接管有(Φ8MM蒙乃尔合金管、带排压采样管套件<图二>)二种:
1.3.1:Φ8MM蒙乃尔合金采样连接管<图一>,外径Φ8MM,壁厚1MM,一端为蒙乃尔合金材质M16*1.5压帽/8MM卡套、另一端为蒙乃尔合金材质M14*1.5/8MM卡套;

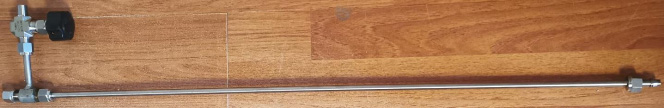

 图一 :Φ8MM外径,蒙乃尔合金管  图二 :带排压采样管套件
2.1:本JN3021型氢氟酸蒙乃尔合金采样器,工作压力较高,一般为20Mpa以下;
2.3:本JN3021型氢氟酸蒙乃尔合金采样器,体、管阀件,全部有蒙乃合金制,耐酸性好;
2.4:本JN3021型氢氟酸蒙乃尔合金采样器,使用寿命长,一般情况下使用2年,才需报废;
2.5:本JN3021型氢氟酸蒙乃尔合金采样器,为双阀、带防暴片装置,使用安全;
2.6:本JN3021型蒙乃尔合金采样器,采用胶木提手,用喉箍固定于采样器上,可靠、美观;
2.7:本JN3021型氢氟酸蒙乃尔合金采样器,可定制成立式单阀形式(带防暴片装置);
三、主要技术参数
3.1:工作压力：20Mpa；
3.2:最高耐压：35Mpa；
3.3:防爆片爆破压力:30Mpa;
3.4:工作温度：－600℃～+80℃；
3.5:阀 门:一端为蒙乃尔合金针形角阀、另一端为蒙乃尔合金针形直通阀;
3.6:阀出口形式:外M14×1.5/Φ8MM双卡套;
3.7:适用介质:强、弱酸类产品以及它们的派生物；
3.8:采样器钢瓶材质:蒙乃尔合金;
3.9:规 格：50ML、60ML、75ML、100ML、150ML、200ML、250ML、330ML、500ML,其它规格可定制。
四、对取样口要求

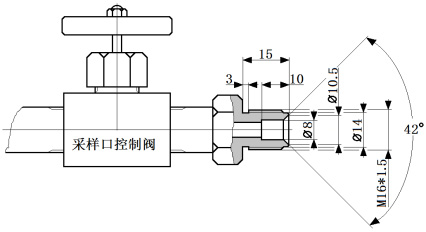

本系列氢氟酸蒙乃尔合金采样器采样连接管与采样口连接,要求用户的采样口如图三:
 图三:采样口
如非这种形式,需加工蒙乃尔合金材质过渡接头<订货时注明,款另计>。
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明;
5.2:订货时应据需要,确定什么形式采样管,订货时注明;
六、易损配件及每台使用数量
6.1:JN3021型氢氟酸蒙乃尔合金采样器,专用直通阀(JNMN-L型,立式单阀结构,无此阀),毎台1只;
6.2:JN3021型氢氟酸蒙乃尔合金采样器,专用角阀(JNMN-J型),毎台1只;
6.3:JN3021型氢氟酸蒙乃尔合金采样器,专用防爆片组件(JNCY-MNJ-F型),毎台1套;
6.4:JN3021型氢氟酸蒙乃尔合金采样器,专用胶木手柄(立式单阀结构,无此件),毎台1只;
6.5:JN3021型氢氟酸蒙乃尔合金采样器,专用不锈钢喉箍(立式单阀结构,无此件),毎台2只;
6.6:JN3021型氢氟酸蒙乃尔合金采样器,专用蒙乃尔合金采样连接管,毎台1根;
6.7:JN3021型氢氟酸蒙乃尔合金采样器,专用蒙乃尔合金带排压采样管,毎台1套;
6.8:JN3021型氢氟酸蒙乃尔合金采样器,专用阀柄,毎台2只(立式单阀结构,1只)。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1:已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.2:使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.3:采样结束,拆卸采样器时应，戴好防护手套以防止受伤;
7.4:采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.5:采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.6:质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
7.7:为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.8:平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.7;
7.9:为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.10:为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
