一、简述
1.1:本JN3018型金属杜瓦瓶,符合GJB2040《液氧规范》、GJB 2990-97《液氧安全应用准则》、GB/T3863《工业氧》等液氧、液氮、液氢及其它低温液态气体的国家及军用标淮使用要求,依据GB/T6681《气体化工产品采样通则》标准要求设计、制作；JN3018型金属杜瓦瓶,由注入阀（A阀,见钢印标记,带防爆片）、排出阀（B阀,见钢印标记）、排气阀（C阀,见钢印标记）、盖帽、杜瓦瓶胆（双层带保温层）、安全阀、杜瓦瓶外套提手等组成,是实验室用于贮存和使用液氧、液氩、液氮、液态二氧化碳等低温液态气体的理想容（盛）样器，JN3018型金属杜瓦瓶,必须专样专用；
1.2:本JN3018型金属杜瓦瓶,采用广口加螺旋盖帽式封盖结构（便于清洗瓶胆）,通过连接管（我司3003B型不锈钢编织软管）将杜瓦瓶注入阀与贮罐取样囗连接,可取得液体样品；
1.3:本JN3018型金属杜瓦瓶,沒有液位计,所以在排气阀（C阀)端装有容积管,确保液面在颈根处以下;
1.4:本JN3018型金属杜瓦瓶,通过排出阀与气化器连接得到气态样，气化器再连接检验设备（实现封闭汽化），进行检测试验;
1.5:本JN3018型金属杜瓦瓶,所有阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套等,用户订购采样器时注明）；
1.6:本JN3018型金属杜瓦瓶,装有3.44Mpa安全阀及5Mpa防爆片,确保使用安全,杜瓦瓶可以根据客户需求,装配压力表（用户订购采样器时注明）；
二、主要技术特点
2.1:本JN3018型金属杜瓦瓶,内胆采用长颈双层填充保温、內胆与外套间采用真空保温, 保温性能好;
2.2:本JN3018型金属杜瓦瓶,装有安全阀、防爆片,使用安全;
2.3:本JN3018型金属杜瓦瓶,可加装压力表, 便于观察内胆压力;
2.4:本JN3018型金属杜瓦瓶,盖幅采用铜质材质制作, 防静防爆效果更好;
2.5:本JN3018型金属杜瓦瓶,外套表面采用机械加工,光洁明亮,更适合实验窒使用;
2.6:本JN3018型金属杜瓦瓶,装有搬运手柄,使用方便。
三、使用环境要求
3.1:环境温度:<+60℃;
3.2:环境其它要求:无明火及加热设备、无阳光直射、无对304(或316L)及铜(H62)材料有腐蚀物源;
四、主要技术指标
4.1:内胆工作压力:3Mpa;
4.2:安全阀开启压力:3.44Mpa;
4.3:防爆片爆破压力:5Mpa;
4.4:内胆工作温度:-200 ～ +80℃;
4.5:内胆材质:304(或316L);
4.6:所有阀口:M14x1.5+Φ8MM双卡套密封结构;
4.7:盖帽结构及材质: 螺旋/铜质;
4.8:适用介质：液氮、液氧、液氩、液态二氧化碳等低温液态气体；
4.9:内胆颈长度: >100MM;
4.10:杜瓦瓶口内径:>60MM;
4.11:规 格:1L、2L、3L、5L、7L、10L、15L。
五、对取样口要求

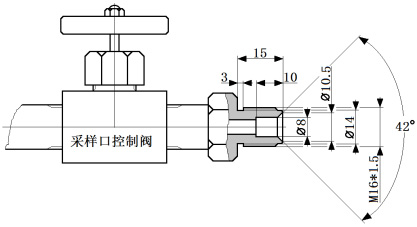

我公司JN3018型金属杜瓦瓶,有标准采样管与采样口连接,要求用户的采样口如图一:
 图一:采样口
如非这种形式,需加工过渡接头<订货时注明,款另计>。
六、订货事宜:
6.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明;
6.2:订货时应据需要,确定什么采样管并购配,订货时注明;
七、易损配件及每台使用数量
7.1:JN3018型金属杜瓦瓶,专用压力表,毎台1只;
7.2:JN3018型金属杜瓦瓶,专用304不锈钢排出直通阀(JNCY-YGZ型),毎台2只;
7.3:JN3018型金属杜瓦瓶,专用304不锈钢注入角阀(JNCY-YGJ型),毎台1只;
7.4:JN3018型金属杜瓦瓶,专用防爆片组件(JNCY-FFJ-F型),毎台1套;
7.5:JN3018型金属杜瓦瓶,专用阀封垫圈,毎台3只;
7.6:JN3018型金属杜瓦瓶,专用阀柄,毎台3只。
八、充装及使用
金属杜瓦瓶充装及使用,必须严格按GBT3723《工业用化学产品采样安全通则》及其它国家、行业、企业的有关操作方法、规定及标准执行。
8.1:充装前应认真检查杜瓦瓶外表,各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
8.2:充装前应认真检查杜瓦瓶内胆及其它各部,是否有油脂污染,如有,必须进行脱油脂清洗后,方可使用;
8.3:用我司3003B型不锈钢编织软管,将杜瓦瓶注入阀与贮罐取样囗连接好,打开排气阀(C阀);
8.4:打开贮罐取样囗控制阀,然后缓慢开启注入阀（A阀)预冷内胆,待排气阀(C阀)口有由白雾后,缓慢关小排气阀(C阀),开大注入阀（A阀),直至全开;
8.5:待排气阀(C阀)口有液珠冲出,关闭排气阀(C阀)、注入阀（A阀)及贮罐取样囗控制阀,取样完成;
8.6:已装满采样介质的杜瓦瓶必须远离火源，禁止接近高温和在阳光下曝晒；
8.7:取样及取样结束中,操作及拆卸取样连接管时应注意采温度，戴好防护手套以防止受伤;
8.8:取取样时,操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
8.9:杜瓦瓶在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用杜瓦瓶;
8.10:质保期内(发货日起6个月),杜瓦瓶体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
8.11:为严格确保安全,建议杜瓦瓶的阀及取样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将杜瓦瓶及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
8.12:平常杜瓦瓶阀及取样配套管件损坏时,只采用更换方法解决,操作方式同8.11;
8.13:为安全使用,杜瓦瓶在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
8.14:为安全使用,建议杜瓦瓶在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
