一、简述:
1.1:本JN3015型液氯采样器,符合:GB/T6681-2003《气体化工产品采样通则》,适用于管道、储罐、灌车及其它场合液氯的采样、储存和运输,采样器带防暴片装置,安全可靠;

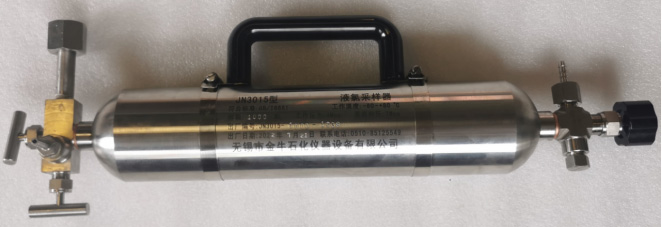

JN3015型液氯采样器,为卧式双阀结构,有进样连接接头、进样组合阀(JNZH-1型,该阀带有排出口,采样前控制该阀,可排去进样连接接头内及阀腔空气,采样结束时,控制该阀可将进样连接接头内及阀腔内残留排出)、钢瓶、出样阀等组成,采样器出样角阀端带有顸留容积管,可以通过计算好长度的预留管容积管,采得预留容积为采样器钢瓶容积12%～15%的样品，JN3015型液氯采样器,必须专样专用；
1.2:本JN3015型液氯采样器,进口为:G3/4压帽/平端密封(与采样口连接),出口为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为Φ6MM软管宝塔接等,用户订购采样器时注明）；
1.3:本JN3015型卧式液氯采样器,可以根据客户需求,装配压力表（用户订购采样器时注明）；
1.4:本JN3015型液氯采样器,可以根据客户需求，对内壁喷涂聚四氟乙烯(特氟龙)防腐层、内壁钝化处理，用户订购采样器时注明；
1.5:本JN3015型液氯采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.6:本JN3015型液氯采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3015型液氯采样器,容积规格多,最小自100ML至最大1000ML(还可定制);
2.2:本JN3015型液氯采样器,无需采样连接管,直接拧在采样口上;
2.3:本JN3015型液氯采样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.4:本JN3015型液氯采样器,使用寿命长,一般情况下使用3年,才需报废;
2.5:本JN3015型液氯采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.6:本JN3015型液氯采样器,为双阀、带防暴片装置,使用安全;
2.7:本JN3015型液氯采样器,采用胶木提手,用喉箍固定于采样器上,可靠、美观。
三、主要技术参数
3.1:工作压力：4Mpa；
3.2:最高耐压：6Mpa；
3.3:防爆片爆破压力:5Mpa;
3.4:工作温度：－60℃～80℃；
3.5:阀 门:一端为针形角阀、另一端为针形组合阀;
3.6:出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹;
3.7:进口形式:G3/4压帽/平端密封;
3.8:材 质：304(或316L)；
3.9:适用介质：液氯；
3.10:容 积:100ML、250ML、300ML、330ML、500ML、800ML、1000ML,也可定制。
四、对取样口要求
我司JN3015型液氯采样器,有专用标准采样管与采样口连接,要求用户的采样口如图一:
 图一:采样口
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、材质,订货时注明;
5.2:订货时应据需要,确定是否加装压力表,订货时注明;
5.3:订货时应据需要有其它要求时,订货时注明。
六、易损配件及每台使用数量
6.1:JN3015型液氯采样器,专用压力表,毎台1只;
6.2:JN3015型液氯采样器,专用进样组合阀(G1/4(M)-NPT1/4(F型),毎台1只;
6.3:JN3015型液氯采样器,专用角阀(JNCY-J型),毎台1只;
6.4:JN3015型液氯采样器,专用防爆片组件(JNCY-FFJ-F型),毎台1套;
6.5:JN3015型液氯采样器,专用阀封垫圈,毎台1只;
6.6:JN3015型液氯采样器,专用手柄(ABS、胶木),毎台1只;
6.7:JN3015型液氯采样器,专用不锈钢喉箍,毎台2只;
6.8:JN3015型液氯采样器,专用阀柄,毎台1只;
6.9:JN3015型液氯采样器,专用压力表按装三通,毎台1只;
6.10:JN3015型液氯采样器,取样口聚四氟乙烯密封垫(G3/4),毎台1只。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1:采样器控制预留容积为采样器钢瓶容积的12%～15%,预留容积管装在出口角阀端,采样时,应将采样器竖立,出口角阀端朝上并打开(确保所采液氯的液面高于采样器顶阀),当阀口有液珠冲出,快速关闭出口阀、进口阀及采样口控制阀,采样完成;
7.2:如采样器装有压力表,采样完成后,应观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定,方可运输、存放；
7.3:已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.4:使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.5:采样结束,拆卸采样器时应注意采样器外壁温度，戴好防护手套以防止受伤;
7.6:采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.7:采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.8:质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
7.9:为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.10:平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.9;
7.11:为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.12:为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
