一、简述:
1.1:JN3009B型液氨取样器,符合:GB/T8570.1-2008《液体无水氨实验室样品的采取》、ISO7103《工业用无水液氨取样实验室取样》等标准要求;JN3009B型液氨取样器的生产,依据GB5842《液化石油气钢瓶》、GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》、GB15380《小容积液化石油气钢瓶》等标准;JN3009B型液氨取样器的检验,参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等,JN3009B型液氨取样器,适用于液体无水氨的采样、储存,JN3009型系列液氨取样器带防暴片装置,安全可靠，JN3009B型液氨取样器,必须专样专用；
1.2:本JN3009B型液氨取样器,各阀门口标准配置为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套等,用户订购采样器时注明）；

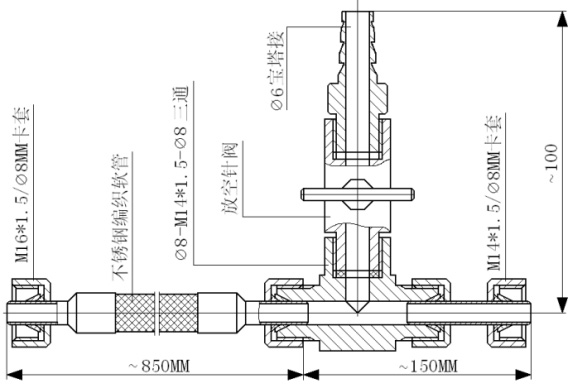

1.3:本JN3009B型液氨取样器,出厂时配有带排放装置的采样连接管,见图一:
 图一:带排放装置采样连接管
1.4:本JN3009B型液氨取样器,可以根据客户需求,装配压力表（用户订购采样器时注明）；
1.5:本JN3009B型液氨取样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.6:本JN3009B型液氨取样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3009B型液氨取样器,采用立式结构,稳定、可靠;
2.2:本JN3009B型液氨取样器,工作压力较高,一般为4Mpa以下;
2.3:本JN3009B型液氨取样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.4:本JN3009B型液氨取样器,使用寿命长,一般情况下使用3年,才需报废;
2.5:本JN3009B型液氨取样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.6:本JN3009B型液氨取样器,带防暴片装置,使用安全;
2.7:本JN3009B型液氨取样器,采用转动胶木手柄,搬运方便、可靠、美观;
三、主要技术参数
4.1:工作压力:4Mpa;
4.2:最高耐压：6Mpa；
4.3:防爆片爆破压力:5Mpa;
4.4:工作温度:-40～+80℃;
4.5:材 质:304(或316L);
4.6:进出样口连接:M14*1.5/8MM卡套(可根据用户需要配变径及其它形式连接,订货时标明);
4.7:排出口连接:6MM宝塔接(可根据用户需要配变径及其它形式连接,订货时标明);
4.8:适用介质：液氨；
4.9:容 积:1000ML、1500ML、2000ML、2500ML、3000ML、3500ML、4000ML、5000ML,也可定制。
四、取样口要求

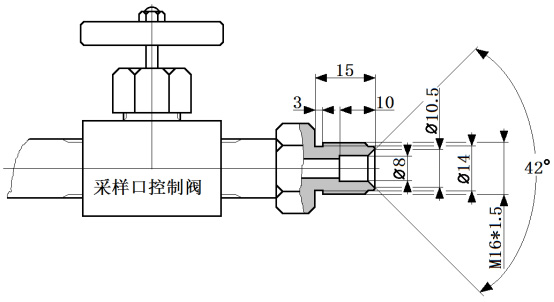

我司JN3009B型液氨取样器,有专用标准采样管与采样口连接,要求用户的采样口,如图二:
 图二:采样口示意图
如非这种形式,需加工转接头<订货时注明,款另计>。
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明;
5.2:订货时应据需要,确定是否需配快接头,如需,确定什么型号快速接头并购配,订货时注明;
5.3:订货时应据需要,确定是否需配输出减压阀,如需应选择输出压力、出口连接形式及尺寸,订货时注明。
六、易损配件及每台使用数量
6.1:JN3009B型液氨采样器专用压力表(不锈钢轴向压力表,Y60,0～6Mpa),毎台1只;
6.2:JN3009B型液氨采样器专用进出角阀(JNCY-J型),毎台2只;
6.3:JN3009B型液氨采样器专用防爆片组件(JNCY-FFJ-F型),毎台2套;
6.4:JN3009B型液氨采样器专用阀封垫圈,毎台2只;
6.5:JN3009B型液氨采样器专用手柄:(M10胶木转动手柄),毎台4只;
6.6:JN3009B型液氨采样器专用角阀阀柄,毎台2只;
6.7:JN3009B型液氨采样器专用带排放装置的采样连接管,毎台1套。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1：采样时,如采样器装有压力表,可观察压力表,确保压力在采样器规定工作压力下,当压力升高时打开出样阀,直至压力稳定,方可运输、存放；
7.2：已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.3、使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.4：采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.5：采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.6：质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
7.7：为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.8：平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.7;
7.9：为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.10：为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
