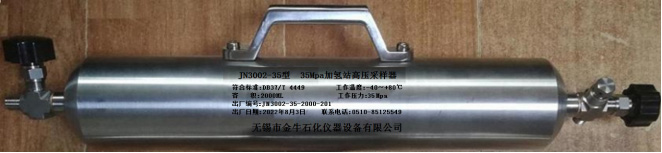

一、简述:
1.1:JN3002-35型 35Mpa加氢站高压采样器,符合:DB37/T 4449《加氢站氢气取样安全技术规范》、?GBT37244《质子交换膜燃料电池汽车用燃料氢气》等标淮要求,JN3002-45型 35Mpa加氢站高压采样器的生产,依据GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》等标准,JN3002-35型 35Mpa加氢站高压采样器的检验,参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等标准,JN3002-35型35Mpa加氢站高压采样器,主要用于35Mpa级加氢站,从储氢罐、压缩机后或加气枪处取样,也可对相同操作条件下且对304或316L无腐蚀的其它超高压气体的采样、储存,采样器带防暴片装置,安全可靠，JN3002-35型 35Mpa加氢站高压采样器,必须专样专用；
1.2:本JN3002-35型 35Mpa加氢站高压采样器,装有防暴片,使用安全;
1.3:本JN3002-35型 35Mpa加氢站高压采样器,两端阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套、JQK-35型加氢囗(GB/T26779)等,用户订购采样器时注明）；
1.3:本JN3002-35型 35Mpa加氢站高压采样器,可以根据客户需求,装配压力表（用户订购采样器时注明）；
1.4:本JN3002-35型 35Mpa加氢站高压采样器,用户从储氢罐、压缩机前采样时,可按需购配采样连接管（我司采样连接管有:JN3003B型不锈钢编织采样软管、JN3003P型带排压采样管套件，二种,用户订购采样器时,另外选购)；
1.6:本JN3002-35型 35Mpa加氢站高压采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3002-35型 35Mpa加氢站高压采样器,可据用户需要,制成立式单阀及卧式双阀形式;
2.2:本JN3002-35型 35Mpa加氢站高压采样器,容积规格多且齐,最小自100ML至最大2000ML(还可定制);
2.3:本JN3002-35型 35Mpa加氢站高压采样器,工作压力较高,一般为45Mpa以下;
2.4:本JN3002-35型 35Mpa加氢站高压采样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.5:本JN3002-35型 35Mpa加氢站高压采样器,使用寿命长,一般情况下使用3年,才需报废;
2.6:本JN3002-35型 35Mpa加氢站高压采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.7:本JN3002-35型 35Mpa加氢站高压采样器,带防暴片装置,使用安全;
2.8:本JN3002-35型 35Mpa加氢站高压采样器,采用不锈钢提手,焊接在采样器上,牢固、可靠、安全、美观;
三、主要技术参数
3.1:工作压力:40Mpa；
3.2:耐 压:60Mpa；
3.3:防爆片爆破压力:45Mpa;
3.4:工作温度：-40～+80℃；
3.5:阀 门:一端为针形角阀、另一端为针形直通阀;
3.6:阀出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹;
3.7:材 质：304(或316L)；
3.8:适用介质：压缩氢气(戓温度及压力在规定范围内,对304(或316L)材料无腐蚀的各类气态气体)；
3.9:规格：100ML、160 ML、200ML、250ML、300 ML、330ML、500ML、800ML、1000ML、1500ML、2000ML,其它规格可定制。
四、对取样口要求
我司JN3002-35型 35Mpa加氢站高压采样器,用户从储氢罐、压缩机前采样时,有专用标准采样管与采样口连接,要求用户的采样口,如图一:

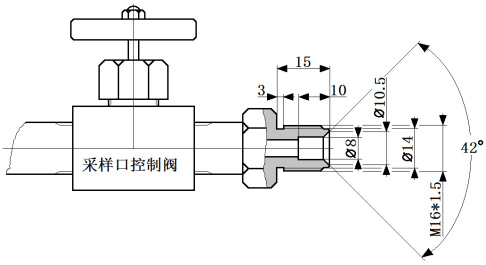

 图一:采样口示意图
我司JN3002-35型 35Mpa加氢站高压采样器，如用户从加气枪处采样时，加气枪应适用于JQK-35型加氢囗(GB/T26779)。
五、选型说明
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸、是否需加装压力表,订贷时可注明;
5.2:订货时应据需要,确定采样器是否需配快接(QC-NPT1/4型 采样器专用快速接头),订货时注明;
5.3:订货时应据需要,确定是否需装输出减压阀(不锈钢1.6Mpa终端单表二级减压阀),出口连接形式及尺寸,订货时注明;
六、易损配件及每台使用数量
6.1:JN3002-35型 35Mpa加氢站高压采样器,专用压力表(不锈钢压力表,Y60,0～60Mpa),毎台1只;
6.2:JN3002-35型 35Mpa加氢站高压采样器,专用直通阀(JNCY-75Z型),毎台1只;
6.3:JN3002-35型 35Mpa加氢站高压采样器,专用角阀(JNCY-45J-F型),毎台1只;
6.4:JN3002-35型 35Mpa加氢站高压采样器,专用防爆片组件(JNCY-60J-F型),毎台1套;
6.5:JN3002-35型 35Mpa加氢站高压采样器,专用阀封垫圈,毎台1只;
6.6:JN3002-35型 35Mpa加氢站高压采样器,专用手柄(胶木),毎台1只;4000ML以上毎台2只;
6.7:JN3002-35型 35Mpa加氢站高压采样器,专用不锈钢喉箍,毎台2只,4000ML以上毎台4只;
6.8:JN3002-35型 35Mpa加氢站高压采样器,专用阀柄,毎台2只。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1：采样时,采样压力应控制在采样器规定工作压力以下以下(如采样器装有压力表,可观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定),方可运输、存放；
7.2：已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.3：使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.4：采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.5：质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
7.6：为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.7：平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.6;
7.8：为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.9：为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
