一、简述:

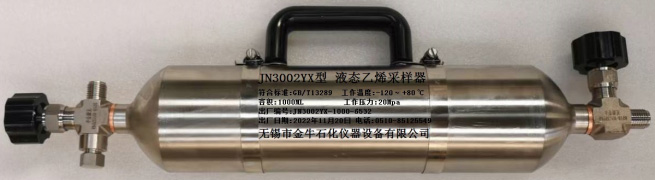

1.1:本JN3002YX型系列液态乙烯采样器,符合:GB/T13289《工业用乙烯液态和气态采样法》、GB14193《液化气体气瓶充装规定》等标准，本系列液态乙烯采样器的生产依据GB5842《液化石油气钢瓶》、GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》、GB15380《小容积液化石油气钢瓶》等标准,本系列本系列液态乙烯采样器的检验参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等标准,适用于适用于液态及气态乙烯的采样、储存和运输,采样器带防暴片装置,本系列液态乙烯采样器,采用双阀结构，内装容积管（调整管,结构见图一），JN3002YX型系列液态乙烯采样器,必须专样专用；

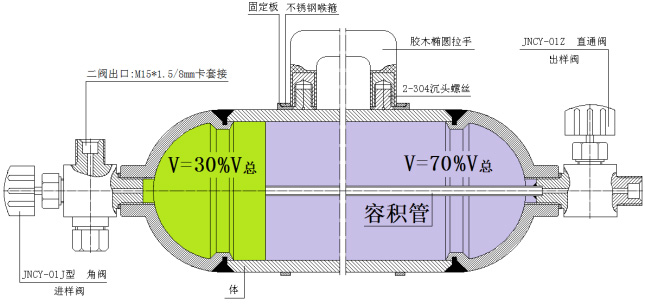

 图一: 液态乙烯采样器结构示意图
1.3：本JN3002YX型系列液态乙烯采样器,可以根据客户需求,装配压力表（用户订购采样器时注明）；
1.4:本JN3002YX型系列液态乙烯采样器,可以根据客户需求，对内壁喷涂聚四氟乙烯(特氟龙)防腐层、内壁钝化处理，用户订购采样器时注明；
1.5:本JN3002YX型系列液态乙烯采样器,可以根据客户需求,另配快速接头（JN3010-QC-NPT1/4型 采样器专用快速接头，用户订购采样器时,另外选购)；
1.6:本JN3002YX型系列液态乙烯采样器,用户可按需购配采样连接管（JN3003B型不锈钢编织采样软管、JN3003P型带排压采样管套件、Φ8MM外径的不锈钢管硬管,三种,用户订购采样器时,另外选购)；
1.7:本JN3002YX型系列液态乙烯采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3002YX型系列液态乙烯采样器,采用卧式双阀(带防暴片装置)结构,内置容积管,确保采样量,使用安全、方便、可靠;
2.2:本JN3002YX型系列液态乙烯采样器,:容积规格多且齐,最小自250ML至最大5000ML(还可定制);
2.3:本JN3002YX型系列液态乙烯采样器,工作压力较高,一般为20Mpa以下;
2.4:本JN3002-YT型系列液态二氧化碳采样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.5:本JN3002YX型系列液态乙烯采样器,使用寿命长,一般情况下使用3年,才需报废;
2.6:本JN3002YX型系列液态乙烯采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.7:本JN3002YX型系列液态乙烯采样器,采用胶木(或ABS及全不锈钢)提手,用喉箍固定于采样器上,可靠、美观;
三、主要技术参数
3.1:工作压力： 20Mpa；
3.2:耐压： 35Mpa；
3.3:防爆片爆破压力: 30Mpa;
3.4:工作温度：－180℃～+80℃；
3.5:阀门:一端为针形角阀、另一端为针形直通阀;
3.6:阀出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹;
3.7:材质：304(或316L)；
3.8:适用介质：液态及气态乙烯；
3.9:常用规格：250ML、300NL、500ML、1000ML、2000ML、3000ML、4000 ML、5000ML,其它规格可定制。
四、对取样口要求
我公司液化天然气采样器有专用标准采样管与采样口连接,要求用户的采样口如图二:

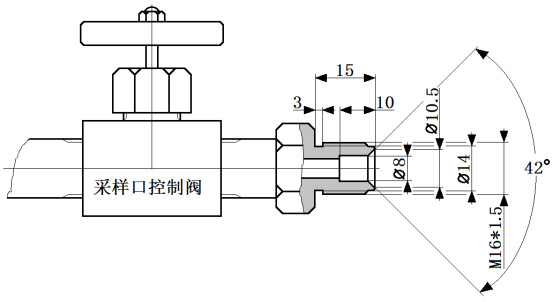

 图二:采样口示意图
五、选型说明
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸、是否需加装压力表,订贷时可注明;
5.2:订货时应据需要,确定采样器是否需静电内喷涂聚四氟乙稀、是否需纯化处理,订贷时可注明;
5.3:订货时应据需要,确定采样器是否需配快接(QC-NPT1/4型 ,采样器专用快速接头),订货时注明;
5.4:订货时应据需要,确定是否需装输出减压阀(不锈钢1.6Mpa终端单表二级减压阀),出口连接形式及尺寸,订货时注明。
六、易损配件及每台使用数量
6.1:JN3002YX型系列液态乙烯采样器专用压力表(不锈钢压力表,Y60,0～40Mpa),毎台1只;
6.2:JN3002YX型系列液态乙烯采样器专用直通阀(JNCY-YGZ型),毎台1只;
6.3:JN3002YX型系列液态乙烯采样器专用角阀(JNCY-YGJ型),毎台1只;
6.4:JN3002YX型系列液态乙烯采样器专用防爆片组件(JNCY-01J-F型),毎台1套;
6.5:JN3002YX型系列液态乙烯采样器专用阀封垫圈,毎台1只;
6.6:JN3002YX型系列液态乙烯采样器专用手柄(ABS、胶木),毎台1只;4000ML以上毎台2只;
6.7:JN3002YX型系列液态乙烯采样器专用不锈钢喉箍,毎台2只,4000ML以上毎台4只;
6.8:JN3002YX型系列液态乙烯采样器专用阀柄,毎台2只。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1：采样器采集介质为液态气体时,应控制采样量为采样器容积的30%以下(如采样器装有压力表,可观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定),方可运输、存放；
7.2：已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.3、使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.4：采样结束,拆卸采样器时应注意采样器外壁温度，戴好防护手套以防止受伤;
7.5：采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.6：采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.7：质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
7.8：为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.9：平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.8;
7.10;为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.11:为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
