一、简述:
1.1:JN3001-D型透明液化石油气采样器,符合: SH/0233《液化石油气采样法》，按GB/T 4546《玻璃容器 耐内压力试验方法》设计、生产、检验,因筒体透明,采样时可直观采样状况,适用于低压且对有机玻璃、304或316L不锈钢无腐蚀的液态气<或气体>进行采样,采样器由:有机玻璃筒、拉杆、上盖、下盖、阀门、底座、有机玻璃筒体不锈钢防护套等组成，JN3001-D型透明液化石油气采样器,必须专样专用；
1.2:JN3001-D型透明液化石油气采样器,阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套,但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套、气瓶接等,并可装配压力表（采气态样品时，一定要装）。
1.3:JN3001-D型透明液化石油气采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.4:JN3001-D型透明液化石油气采样器,用户可按需购配采样连接管（我司采样连接管有:JN3003型尼龙透明采样软管、JN3003B型不锈钢编织采样软管、高压尼龙树脂采样软管、JN3003P型带排压采样管套件，四种,用户订购采样器时,另外选购)；
1.5:JN3001-D型透明液化石油气采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:JN3001-D型透明液化石油气采样器,工作压力较高,一般为3Mpa以下;
2.2:JN3001-D型透明液化石油气采样器,采用316L(或304)不锈钢及有机玻璃制,耐腐蚀性好;
2.3:JN3001-D型透明液化石油气采样器,使用寿命较长,一般情况下使用3年,才需报废;
2.4:较组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.5:JN3001-D型透明液化石油气采样器,为双阀、带防暴片装置,使用安全;
2.6:JN3001-D型透明液化石油气采样器,立式设计,摆放放便;
2.7:JN3001-D型透明液化石油气采样器,带有机玻璃筒体不锈钢防护套,使用安全;
三、主要技术参数
3.1:工作压力：3Mpa；
3.2:最高耐压：4.5Mpa；
3.3:防爆片爆破压力:3.5Mpa;
3.4:工作温度：－40℃～50℃；
3.5:阀 门:上端为针形角阀、下端为针形直通阀;
3.6:阀出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹;
3.7:材 质：有机玻璃/304(316L)；
3.8:适用介质：温度压力在规定范围内，对有机玻璃/304或316L材料无腐蚀的各类气体；
3.9:规 格：500 ML、1000ML。
四、对取样口要求

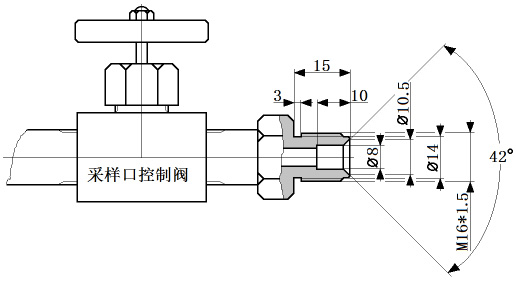

我司JN3001-D型透明液化石油气采样器,有专用标准采样管与采样口连接,要求用户的采样口如图一:
 图一：采样口
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明;
5.2:订货时应据需要,确定什么形式采样管、加装压力表等,订货时注明;
5.3:订货时应据需要,确定需配快接(JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头),订货时注明;
5.4:订货时应据需要,确定需输出减压阀(不锈钢1.6Mpa终端单表二级减压阀),出口连接形式及尺寸,订货时注明。
六、易损配件及每台使用数量
6.1:JN3001-D型透明液化石油气采样器专用压力表(不锈钢压力表,Y60,0～4Mpa),毎台1只;
6.2:JN3001-D型透明液化石油气采样器专用直通阀(JNCY-Z型),毎台1只;
6.3:JN3001-D型透明液化石油气采样器专用角阀(JNCY-J型),毎台1只;
6.4:JN3001-D型透明液化石油气采样器专用防爆片组件(JNCY-J-F型),毎台1套;
6.5:JN3001-D型透明液化石油气采样器专用阀封垫圈,毎台2只;
6.6:JN3001-D型透明液化石油气采样器专用阀柄,毎台2只;
6.7:JN3001-D型透明液化石油气采样器专用O形密封圏(Φ20×2.65),毎台1只;
6.8:JN3001-D型透明液化石油气采样器专用O形密封圏(Φ61.5×3.55),毎台2只;
6.9:JN3001-D型透明液化石油气采样器专用有机玻璃筒体,毎台1个;
6.10:JN3001-D型透明液化石油气采样器专用有机玻璃筒体防护套,毎台1个。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1、本系列采样器在采样、运输、存放、试测过程中,应将有机玻璃筒体防护套,套住采样器有机玻璃筒,防止突然爆裂伤人;
7.2、采样器采集介质为液态气体时,应控制采样量为采样器容积的70%以下(如采气态气体,采样器装压力表,可观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定);
7.3、已装入采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.4、使用前应仔细检查采样器有机玻璃筒体(应无划伤、裂纹等)、各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.5、采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.6、采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.7、为严格确保安全,建议采样器有机玻璃筒体,在使用自产品质保期(一般规定发货日起6个月)后6个月,不管其状况如何,必须强行更换;阀及采样配套管件在使用自产品质保期(一般规定发货日起6个月)后12个月,不管其状况如何,必须强行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.8、平常采样器有机玻璃筒体、阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.7;
7.9、为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.10、为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后24个月,不管其状况如何,必须强行报废。
|
