一、简述:
1.1:本JN3002-ZKG型系列真空隔温高压气休采样器,符合：SH/0233《液化石油气采样法》、GB/T6681《气体化工产品采样通则》等标准,本系列真空隔温高压气休采样器的生产,依据GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》等标准,本系列真空隔温高压气休采样器的检验,参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等标准,适用于对304戓316l材料无腐蚀的气体的采样、储存，JN3002-ZKG型系列真空隔温高压气休采样器,必须专样专用；

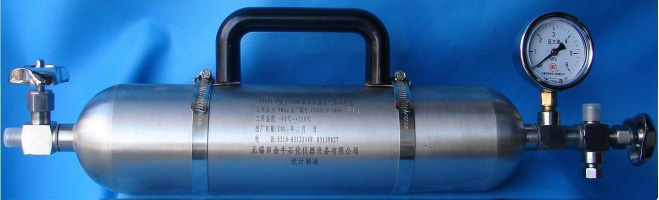

1.2:本JN3002-ZKG型系列真空隔温高压气休采样器,采用双层结构,有内外筒体组成<中间抽真空>,能有效防止冻、烫伤,且有一定保温效果,使用更安全;
1.3:本JN3002-ZKG型系列真空隔温高压气休采样器,两端阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套、气瓶接等,用户订购采样器时注明）；
1.4：本JN3002-ZKG型系列真空隔温高压气休采样器,可以根据客户需求,装配压力表和预留容积管（用户订购采样器时注明）；
1.5:本JN3002-ZKG型系列真空隔温高压气休采样器,可以根据客户需求，对内壁喷涂聚四氟乙烯(特氟龙)防腐层、内壁钝化处理，用户订购采样器时注明；
1.6:本JN3002-ZKG型系列真空隔温高压气休采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.7:本JN3002-ZKG型系列真空隔温高压气休采样器,用户可按需购配采样连接管（我司采样连接管有:JN3003B型不锈钢编织采样软管、JN3003P型带排压采样管套件，二种,用户订购采样器时,另外选购)；
1.8:本JN3002-ZKG型系列真空隔温高压气休采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3002-ZKG型系列真空隔温高压气休采样器,容积规格较多,还可定制;
2.2:本JN3002-ZKG型系列真空隔温高压气休采样器,一般为20Mpa以下;
2.3:本JN3002-ZKG型系列真空隔温高压气休采样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.4:本JN3002-ZKG型系列真空隔温高压气休采样器,使用寿命长,一般情况下使用3年,才需报废;
2.5:本JN3002-ZKG型系列真空隔温高压气休采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.6:本JN3002-ZKG型系列真空隔温高压气休采样器,为双阀、带防暴片装置,使用安全;
2.7:本JN3002-ZKG型系列真空隔温高压气休采样器,防冻、烫伤性能好;
2.8:本JN3002-ZKG型系列真空隔温高压气休采样器,采用胶木(或ABS及全不锈钢)提手,用喉箍固定于采样器上,随带方便、可靠、美观;
三、主要技术参数
3.1:工作压力：20Mpa；
3.2:耐压：35Mpa；
3.3:防爆片爆破压力:30Mpa;
3.4:工作温度：-120 ～ +480℃；
3.5:阀门:二端为针形直通阀;
3.6:阀出口形式:外M14×1.5<Φ8MM双卡套密封> 螺纹;
3.7:材质：304戓316L；
3.8:适用介质：温度压力在规定范围内， 对304戓316l材料无腐蚀的各类气体；
3.9:规格：100ML、250ML、330ML、500ML、1000ML、2000ML(其它规格议定)。
四、对取样口要求:

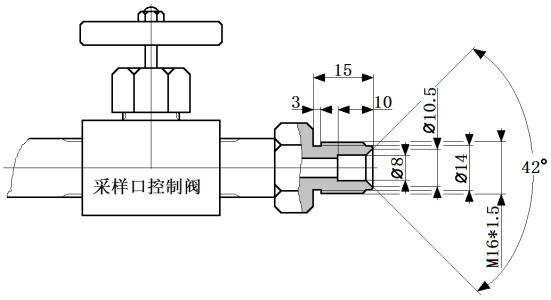

我司JN3002-ZKG型系列真空隔温高压气休采样器,有专用标准采样管与采样口连接,要求用户的采样口如图一:
 图一：采样口
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明;
5.2:订货时应据需要,确定什么形式采样管、加装压力表、装排出管、内喷涂聚四氟乙稀、纯化处理等,订货时注明。
六、易损配件及每台使用数量
6.1:JN3002-ZKG型系列真空隔温高压气休采样器,专用压力表(不锈钢压力表,Y60,0～40Mpa),毎台1只;
6.2:JN3002-ZDG型系列真空隔温高压气休采样器,直通阀(JNCY-HGZ型),毎台1只;
6.3:JN3002-ZKG型系列真空隔温高压气休采样器,专用角阀(JNCY-HGJ型),毎台1只;
6.4:JN3002-ZKG型系列真空隔温高压气休采样器,专用防爆片组件(JNCY-01J-F型),毎台1片;
6.5:JN3002-ZKG型系列真空隔温高压气休采样器,专用阀封垫圈,毎台2只;
6.6:JN3002-ZKG型系列真空隔温高压气休采样器,专用胶木提把手,毎台1只;
6.7:JN3002-ZKG型系列真空隔温高压气休采样器,专用不锈钢喉箍,毎台2只;
6.8:JN3002-ZKG型系列真空隔温高压气休采样器,专用阀柄,毎台2只;
6.9:JN3002-ZKG型系列真空隔温高压气休采样器,专用压力表按装三通,毎台1只。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1：采样器采集介质为液态气体时,应控制采样量为采样器容积的70%以下(如采样器装有压力表,可观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定),方可运输、存放；
7.2：已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.3：使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.4：采样结束,拆卸采样器时应注意采样器外壁温度，戴好防护手套以防止受伤;
7.5：采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.6：采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.7：为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.8：平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.7;
7.9：为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.10：为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
