一、简述:
1.1:本JN3001型系列液化石油气采样器,符合: SH/0233《液化石油气采样法》、ASTM D 1265《液化石油气手工采样标准操作》、SN／T 1651—2005《进出口液化石油气采样方法--手工法》,GB/T 13290 《工业用丙烯和丁二烯液态采样法》?ISO 4257《液化石油气取样方法》等标准的使用要求,本系列液化石油气采样器的生产,依据GB5842《液化石油气钢瓶》、GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》、GB15380《小容积液化石油气钢瓶》等标准,本系列液化石油气采样器的检验,参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等,本系列液化石油气采样器,适用于乙烯、丙烯、丁二烯、氯化氢等液态石油气及相同操作条件下的其它气态气体的采样、储存和运输,当采液态气时应装入预留容积管(订货时,用户按使用要求提出,不提该要求时,不装容积管<结构见图一>),采样器带防暴片装置,安全可靠；JN3001型系列液化石油气采样器,必须专样专用；

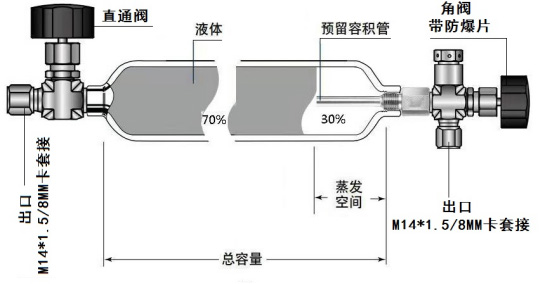

 图一：装容积管结构示意图
1.3：本JN3001型系列液化石油气采样器,可以根据客户需求,装配压力表和预留容积管（用户订购采样器时注明）；
1.4:本JN3001型系列液化石油气采样器,可以根据客户需求，对内壁喷涂聚四氟乙烯(特氟龙)防腐层、内壁钝化处理，用户订购采样器时注明；
1.5:本JN3001型系列液化石油气采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.6:本JN3001型系列液化石油气采样器,用户可按需购配采样连接管（我司采样连接管有:JN3003型尼龙透明采样软管、JN3003B型不锈钢编织采样软管、高压尼龙树脂采样软管、JN3003P型带排压采样管套件，四种,用户订购采样器时,另外选购)；
1.7:本JN3001型系列液化石油气采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3001型系列液化石油气采样器,容积规格多且齐,最小自50ML至最大20000ML(还可定制)；
2.2:本JN3001型系列液化石油气采样器,工作压力较高,一般为4Mpa以下；
2.3:本JN3001型系列液化石油气采样器,采用316L(或304)不锈钢制,耐腐蚀性好；
2.4:本JN3001型系列液化石油气采样器,使用寿命长,一般情况下使用3年,才需报废；
2.5:本JN3001型系列液化石油气采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求；
2.6:本JN3001型系列液化石油气采样器为双阀、带防暴片装置,使用安全；
2.7:本JN3001型系列液化石油气采样器采用胶木(或ABS及全不锈钢)提手,用喉箍固定于采样器上,可靠、美观。
三、主要技术参数
3.1:工作压力：4Mpa；
3.2:最高耐压：7Mpa；
3.3:防爆片爆破压力：6Mpa；
3.4:工作温度：－60℃～80℃；
3.5:阀 门：一端为针形角阀、另一端为针形直通阀；
3.6:阀出口形式：M14×1.5外丝/Φ8MM双卡套接囗；
3.7:材 质：304(或316L)；
3.8:适用介质：温度压力在规定范围内，对304<316l>材料无腐蚀的各类气体；
3.9:规 格：50ML、60ML、75 ML、100ML、150ML、160 ML、200ML、250ML、300 ML、330ML、500ML、800ML、1000ML、1500ML、2000ML、2500ML、3000ML、3500 ML、4000 ML、4500ML、5000ML、6000ML、8000ML、10000ML、20000 ML。
四、对取样口要求

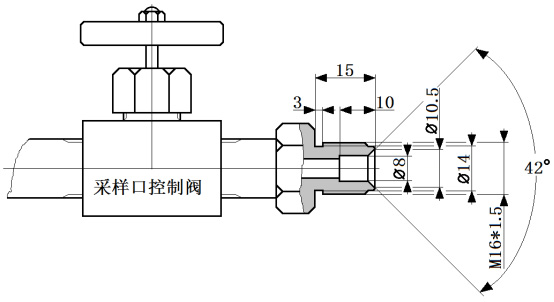

我公司液化石油气采样器有专用标准采样管与采样口连接,要求用户的采样口如图二：
 图二:采样口
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明；
5.2:订货时应据需要,确定什么采样管并购配,订货时注明；
5.3:订货时应据需要,选择是否加装压力表、装排出管、内喷涂聚四氟乙稀、纯化处理等,订货时注明；
5.4:订货时应据需要,确定是否需配快接头,如需,确定什么型号快速接头并购配,订货时注明；
5.5:订货时应据需要,确定是否需配输出减压阀,如需应选择输出压力、出口连接形式及尺寸,订货时注明。
六、易损配件及每台使用数量
6.1:JN3001型液化石油气采样器专用压力表(Y60,0～10Mpa),毎台1只；
6.2:JN3001型液化石油气采样器专用304不锈钢直通阀(JNCY-Z型),毎台1只；
6.3:JN3001型液化石油气采样器专用304不锈钢角阀(JNCY-J型),毎台1只；
6.4:JN3001型液化石油气采样器专用防爆片组件(JNCY-J-F型),毎台1套；
6.5:JN3001型液化石油气采样器专用阀封垫圈,毎台2只；
6.6:JN3001型液化石油气采样器专用手柄(ABS、胶木),毎台1只；4000ML以上毎台2只；
6.7:JN3001型液化石油气采样器专用不锈钢喉箍,毎台2只,4000ML以上毎台4只；
6.8:JN3001型液化石油气采样器专用阀柄,毎台2只；
6.9:JN3001型液化石油气采样器专用压力表按装三通,毎台1只。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1、采样器采集介质为液态气体时,建议选择装容积管,以便控制采样量,同时建议采样器装有压力表,可观察压力表,确保压力在采样钢规定工作压力以下,方可运输、存放；
7.2、已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.3、使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.4、液态气体采样结束,拆卸采样器时应注意采样器外壁温度，戴好防护手套以防止受伤；
7.5、采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入；
7.6、采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器；
7.7、质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件；
7.8、为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期；
7.9、平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.8；
7.10、为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保；
7.11、为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
