| JN-M14×1.5型 双卡套转接头 |
一、简述:

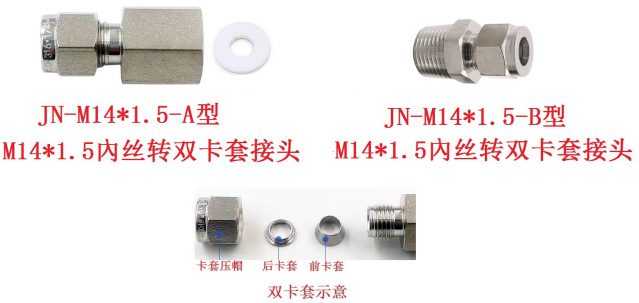

本JN-N14×1.5型双卡套转接头,主要适用于我司管阀件中M14×1.5接口(內、外丝)转为卡套接囗或采样器阀出口变径,分为JN-M14×1.5-A型(为M14×1.5內丝转双卡套接头)及JN-M14×1.5-B型(为M14×1.5外丝转双卡套接头)二种类。
二、常用转接头的型号标注及转接卡套规格
2.1:JN-M14×1.5-A型(M14×1.5內丝转双卡套接头,配M14×1.5专用聚四氟乙烯垫圈)
2.1.1:JN-M14×1.5-A-8型(双卡套接管外径Φ8MM);
2.1.2:JN-M14×1.5-A-1/4型(双卡套接管外径Φ1/4英寸);
2.1.3:JN-M14×1.5-A-6型(双卡套接管外径Φ6MM);
2.1.4:JN-M14×1.5-A-1/8型(双卡套接管外径Φ1/8英寸);
2.1.5:JN-M14×1.5-A-3型(双卡套接管外径Φ3MM);
2.2:JN-M14×1.5-B型(M14×1.5外丝转双卡套接头)
2.2.1:JN-M14×1.5-B-8型(双卡套接管外径Φ8MM);
2.2.2:JN-M14×1.5-B-1/4型(双卡套接管外径Φ1/4英寸);
2.2.3:JN-M14×1.5-B-6型(双卡套接管外径Φ6MM);
2.2.4:JN-M14×1.5-B-1/8型(双卡套接管外径Φ1/8英寸);
2.2.5:JN-M14×1.5-B-3型(双卡套接管外径Φ3MM);
三、主要技术参数
3.1:适用工作压力:45Mpa以下;
3.2:适用工作温度:-200～+480℃；
3.3:通 径:小于双卡套接管外径2MM；
3.4:材 质:304(可定制316L或其它材质);
|
|
