| JN-NPT1/4型 双卡套转接头 |
一、简述:

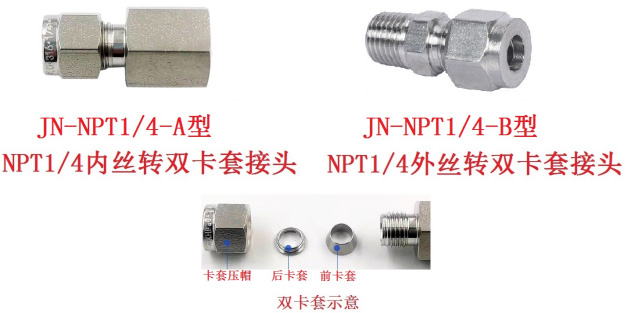

本JN-NPT1/4型双卡套转接头,主要适用于我司管阀件中NPT1/4接口(內、外丝)转为卡套接囗,分为JN-NPT1/4-A型(为NPT1/4內丝转双卡套接头)及JN-NPT1/4-B型(为NPT1/4外丝转双卡套接头)二类。
二、常用转接头的型号标注及转接卡套规格
2.1:JN-NPT1/4-A型(NPT1/4內丝转双卡套接头)
2.1.1:JN-NPT1/4-A-8型(双卡套接管外径Φ8MM);
2.1.2:JN-NPT1/4-A-1/4型(双卡套接管外径Φ1/4英寸);
2.1.3:JN-NPT1/4-A-6型(双卡套接管外径Φ6MM);
2.1.4:JN-NPT1/4-A-1/8型(双卡套接管外径Φ1/8英寸);
2.1.5:JN-NPT1/4-A-3型(双卡套接管外径Φ3MM);
2.2:JN-NPT1/4-B型(NPT1/4外丝转双卡套接头)
2.2.1:JN-NPT1/4-B-8型(双卡套接管外径Φ8MM);
2.2.2:JN-NPT1/4-B-1/4型(双卡套接管外径Φ1/4英寸);
2.2.3:JN-NPT1/4-B-6型(双卡套接管外径Φ6MM);
2.2.4:JN-NPT1/4-B-1/8型(双卡套接管外径Φ1/8英寸);
2.2.5:JN-NPT1/4-B-3型(双卡套接管外径Φ3MM);
三、主要技术参数
3.1:适用工作压力:45Mpa以下;
3.2:适用工作温度:-200～+480℃；
3.3:通 径:小于双卡套接管外径2MM；
3.4:材 质:304(可定制316L或其它材质);
|
|
