| JN3033型 采样器支架 |
一、简述及使用:

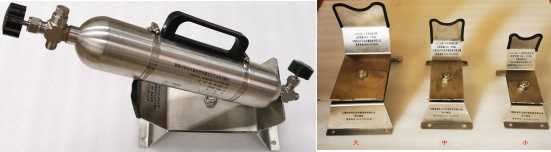

JN3033型 采样器支架,适用于我司气体采样器试验时的固定及放置.支架有不锈钢托板、支板、M14*1.5不锈钢定位螺柱(螺母)等组成，支架分大(JN3033D型,适用于800ML～1500ML采样器)号、中(JN3033Z型,适用于300ML～500ML采样器)号、小(JN3033X型,适用于100ML～250ML采样器)号三种(见图二)。
二、主要技术特点
2.1:采样器支架,采用不锈钢板，经数控加工设备制作,美观、统一;
2.2:采样器支架,下托板与支板角度可转动调节，可适满足操作时采样器不同方向支置;
2.3:采样器支架,下托板可用螺钉固定在试验台上,使支架更稳定。
三、主要技术参数
3.1:采样器支架主要件材质:304不锈钢；
3.2:采样器支架放置采样器数量：1只/付；
3.3:采样器支架常规规格:大号、中号、小号(其它规格要求可定制);
3.4:采样器支架适用放置采样器规格:大号(适用于800ML～1500ML采样器);
中号(适用于300ML～500ML采样器);
小号(适用于100ML～250ML采样器);
3.5:采样器支架尺寸:大号(最长272MM×最宽150MM×最高232MM);
中号(最长240MM×最宽120MM×最高182MM);
小号(最长195MM×最宽100MM×最高170MM);
3.6:采样器支架支置采样器角度:～30°。
|
|
