| JN3003DYZ型 实验室气体调压装置 |
一、简述:

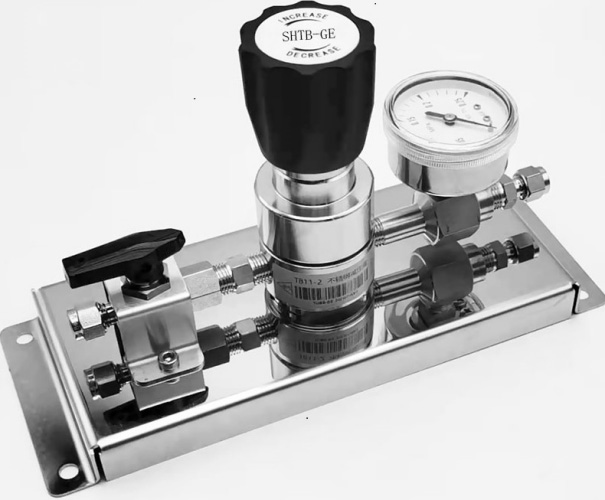

JN3003DYZ型实验室气体调压装置,采用单级式减压结构,输出压力稳定，响应灵敏度高，主要配合我司各类气体采样器与试验检测仪器连接时的压力调整,也适用于实验室对纯净气体，标准气体，腐蚀性气体等进行减压,以满足使用要求;JN3003DYZ型实验室气体调压装置,由按装板、进入连接口、进入控制阀、调压器、输出压力表、输出连接口等组成。
二、主要技术特点
2.1:台板式集成按装，操作简单、明了、方便;
2.2:适用介质及压力范围广，通用性好；
2.3：采用全不锈钢制作，干净、整洁、美观。
三、工作环境条件
3.1:环境温度:-40～+60℃;
3.2:环境状态:无阳光直射、无震动、无对316L材料腐蚀体。
四、主要技术参数
4.1:输入压力:0～40Mpa；
4.2:输出压力：0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选(也可按用户要求定)；
4.3:进口连接形式:Φ8球形硬封接座(可按用户要求改成其它形式);
4.4:出囗连接形式:Φ3双卡套接座(可按用户要求改成其它形式);
4.5:材 质:主要另件全部为316L材;
4.6:适用介质:天然气、石油化工气体、氧气、氮气、氩气、氢气、二氧化碳、混合气、空气及其它特种气等;
五：专用连接管

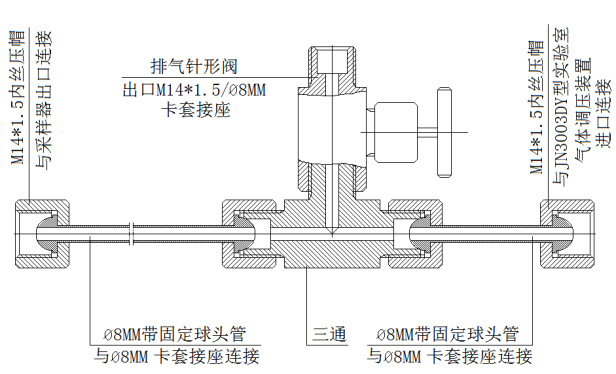

我司各类采样器与本JN3003DYZ型实验室气体调压装置的连接，采用专用连接管（见图一）,管子为316L材质,Φ8MM*1.5MM管,标准总长50CM(也可定制)：
 图一:JN3003DYZ型实验室气体调压装置--专用连接管
6.1:JN3003DYZ型实验室气体调压装置专用压力表,每台1只;
6.2:JN3003DYZ型实验室气体调压装置专用不锈钢减压阀,每台1只;
6.3:JN3003DYZ型实验室气体调压装置专用进气阀,每台1只。
|
|
