一、简述:
1.1:JN3010型按钮式快速接头,专为液化石油气采样器设计,快速接头体积小、工作可靠、接头的脱开有按钮控制且可单手操作、使用方便，在工况空间受限的场合，更便于操作。

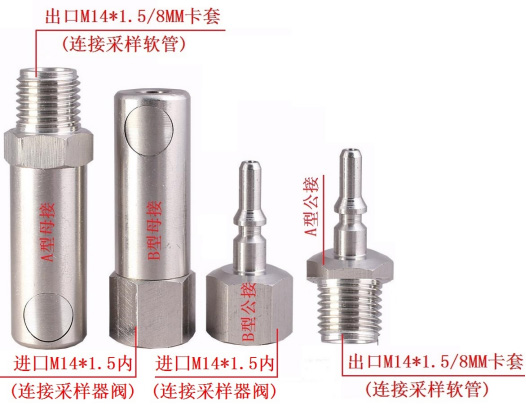

1.2:本快速接头有二种形式公接及二种形式母接(见图),分別可组成4种形式快接:
1.2.1:JN3010A型,由A型母接配B型公接(B型公接与采样器阀连接,A型母接与采样软管连接);
1.2.2:JN3010B型,由B型母接配A型公接(B型母接与采样器阀连接,A型公接与采样软管连接);
1.2.3:JN3010C型,由B型母接配B型公接(B型母接与采样器阀连接,B型公接与采样口M14*1.5外丝,连接,或其它场合);
1.2.4:JN3010D型,由A型母接配A型公接(A型母接与M14*1.5内螺纹连接,A型公接与M14*1.5/8MM卡套连接,或其它场合);
二、技术特点及工作环境条件
2.1：可靠、无泄漏的O型圈密封可用于真空和压力系统；
2.2：同类产品互换性好；
2.3：推入式连接操作迅速、方便；
2.4：脱开有按钮控制,可单手操作,在工况空间受限的场合，更便于操作；
2.5: 快速接头体积小,耐压高、工作可靠、使用方便;
2.6:环境温度:-40℃～+180℃;
2.7:环境其它要求:无对304(或316L)材料有腐蚀物源;
三、主要技术参数
3.1:工作压力：10Mpa；
3.2:使用温度：-40℃～+80℃；
3.3:通径：>Φ2.5mm；
3.4:材 质：304；
3.5:使用介质：对304(或316L)材无腐蚀的气体。
四、使用注意事项
4.1:确保使用压力、温度在规定范围内；
4.2:由于快速接头内部结构复杂,所以不提供配件及维修,一旦出现故障,报废;
4.3:用于易燃易爆、有毒场合时,为严格确保安全,建议在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行报废。
|
