| JN3004型 船用采样接头 |
一、简述:
JN3004型船用采样接头,是专门针对国外船只采样口接头形式不同,而设计制造的,适用于用气单位及商检部门，进行船上采样用,也可用在其它需变丝连接场合,同时JN3004型船用采样接头中,还配有瓦斯罐接头,分普通散装及精制箱装<可配铅合金工具箱>。
二、主要技术特点
1:接头型式多,适用面广;

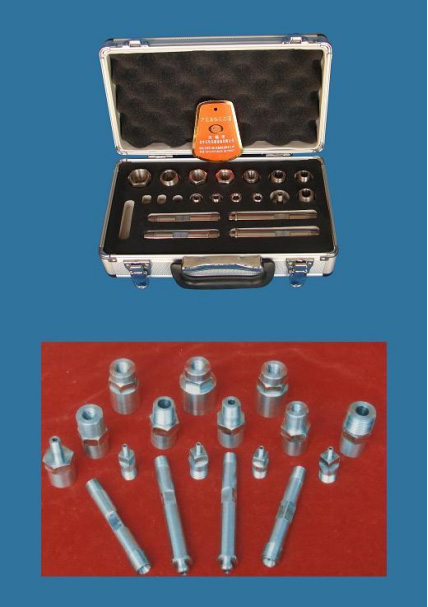

2:可配铝合金高级工具箱,携带方便。
三、工作环境条件
1:环境温度:-100～+180℃;
2:环境状态:无对316L及铜材料腐蚀体。
四、主要技术参数
1:适用工作压力:35Mpa;
2:适用工作温度:-100～+180℃;
3:材 质:316L或铜<H62>;
4:基本配置接头规格<计17件>:
4.1:M5外螺纹<平面密封>转成M16×1.5<Φ8双卡套密封>2件; < 用于采样口是M5内螺纹,平面密封>
4.2:M5外螺纹<平面密封>转成ZG1/4<螺纹密封>2件; <用于采样口是M5内螺纹,平面密封>
4.3:ZG1/4外螺纹<螺纹密封>转成M16×1.5<Φ8双卡套密封>(接柱式长100MM) 2件; < 用于采样口是ZG1/4内螺纹,螺纹密封>
4.4:ZG1/4外螺纹<螺纹密封>转成Φ10平面密封(接柱式长120MM,压帽定制) 2件; <用于采样口是ZG1/4内螺纹,螺纹密封>
4.5:ZG1/8外螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG1/8内螺纹,螺纹密封>
4.6:ZG3/8外螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; < 用于采样口是ZG3/8内螺纹,螺纹密封>
4.7:ZG1/2外螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; < 用于采样口是ZG1/2内螺纹,螺纹密封>
4.8:ZG3/4外螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG3/4内螺纹,螺纹密封>
4.9:ZG1/8内螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG1/8外螺纹,螺纹密封>
4.10:ZG1/4内螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG1/4外螺纹,螺纹密封>
4.11:ZG3/8内螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG3/8外螺纹,螺纹密封>
4.12:ZG1/2内螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG1/2外螺纹,螺纹密封>
4.13:ZG3/4内螺纹<螺纹密封>转成内螺纹ZG1/4<螺纹密封>1件; <用于采样口是ZG3/4外螺纹,螺纹密封>
5: 瓦斯罐接头<选配, 价另计>:
5.1:M5螺纹接头式;
5.2:Φ8双卡套式。<br>
|
|
