一、简述:
1.1:JN3003P-HGL型冷却带排压采样连接套件(结构见图一),由二根不锈钢编织软管(两端带Φ8MM固定密封球头,长80CM,其中一根两端均装M14*1.5压帽,另一根分别装M14*1.5及M16*1.5压帽）、三通接、排气阀、冷却器(水循环)、进回水采用伸缩带快接水管等组成;

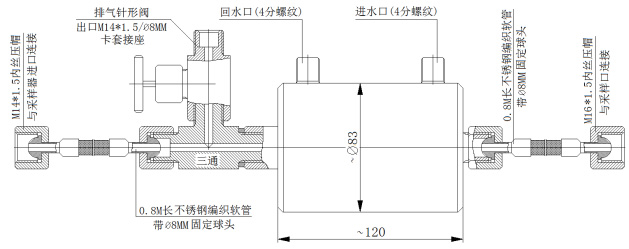

 图一:JN3003P-HGL型冷却带排压采样连接套件结构
1.3:JN3003P-HGL型冷却带排压采样连接套件,可对高温样品进行冷却,确保所采样品温度低于70℃。
1.4:JN3003P-HGL型冷却带排压采样连接套件,进回水采用伸缩带快接水管(见图二)
 图二:伸缩带快接水管
2.1:JN3003P-HGL型冷却带排压采样连接套件,整体设计,组套供货,无须外围件;
2.2:JN3003P-HGL型冷却带排压采样连接套件,适用温度范围广,耐压高;
2.3:JN3003P-HGL型冷却带排压采样连接套件,无拉脱、弹出危险;
2.4:JN3003P-HGL型冷却带排压采样连接套件,操作方便、可靠。
三、工作环境条件
3.1:环境温度:-60～+180℃;
3.2:环境状态:无对316L材料腐蚀体;
3.3:有自来水或压力在0.2Mpa左右管供水源(连接为4分外丝)。
四、主要技术参数
4.1:采样工作压力：25Mpa；
4.2:采样最高工作温度：～480℃；
4.3:通径:Φ2MM;
4.4:冷却带排压采样连接套件总长:0.8M、1.5M、 2M、3M、5M、8M、10M；
4.5:连接形式： 一端M14×1.5压帽/Φ8MM固定密封球头（与采样器阀口连接）,另一端M16×1.5压帽/Φ8MM固定密封球头(与采样口连接);
4.6:冷却水压力:>0.2Mpa;
4.7:进回水接口:4分外丝;
4.8:样品冷却温度:<70℃;
4.9:进回水采用伸缩带快接水管长度:10M。
五、使用
5.1:将JN3003P-HGL型冷却带排压采样连接套件,分别与采样口及采样器连接好;
5.2:将JN3003P-HGL型冷却带排压采样连接套件,进回水分别与水源及排水口连接;
5.3:打开水源阀门,冷却水进入冷却器,然后就可进行采样(控制进样流量,可得到更低温度样品)。
|
