一、简述:

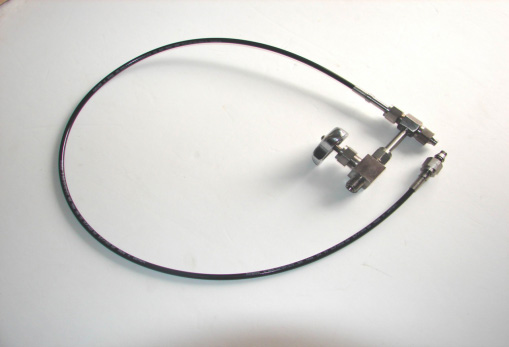

JN3003P型带排压采样连接管,由连接管(三种管可选：高压尼龙树脂管<产品图示>、不锈钢编织软管、Φ8MM外径不锈钢管），标准总长85CM<也可定制>)、三通接、排出阀、双卡套连接件（JN3003P-A型,图一）或固定球形密封连接件（JN3003P-B型,图二）等组成,JN3003P型带排压采样连接管,可在采样前排去管内空气,所采样品更真实,也可在采完样拆除连接管时,先排去连接管内高压气体(有毒易燃高危气体可在阀出口接管至专门排放装置),无拉脱、弹出危险,使用安全可靠。

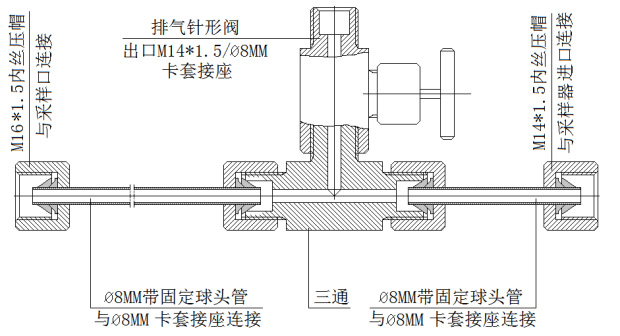

 图一:JN3003P-A型 带排压采样连接管--双卡套连接件示图 图二:JN3003P-B型 带排压采样连接管--固定球形密封连接件示图
2.1:整体设计,组套供货,无须外围件;
2.2:适用温度范围广,耐压高;
2.3:可排压采样连接管,操作方便,无拉脱、弹出危险。
三、工作环境条件
3.1:环境温度:-60～+180℃;
3.2:环境状态:无对316L材料腐蚀体。
四、主要技术参数
4.1:JN3003P-A型4.1.1:工作压力：25Mpa；
4.1.2:工作温度：-60℃～180℃；
4.1.3:可排压采样连接管总长:>85CM(也可定制长度)；
4.1.4:连接形式：
A:一端M14×1.5压帽+Φ8双卡套（与采样器阀口连接）,一端M16×1.5压帽+Φ8双卡套(与采样口连接）,称大小头;
B:二端都为M14×1.5压帽+Φ8双卡套,称全小头;
4.2:JN3003P-B型
4.2.1:工作压力：45Mpa；
4.2.2:工作温度：-60℃～180℃；
4.2.3:可排压采样连接管总长:>85CM(也可定制长度)；
4.2.4:连接形式：
A:一端M14×1.5压帽+Φ8双卡套（与采样器阀口连接）,一端M16×1.5压帽+Φ8双卡套(与采样口连接）,称大小头;
B:二端都为M14×1.5压帽+Φ8双卡套,称全小头;
|
